用途

液环式真空泵
(单极式)

吸入 x 出水口径(mm)	40x40 - 200x200
输出功率(kW)	5.5 - 110

V系列真空泵是单极液环式真空泵。它设计紧凑振动小，以水作为密封没有磨耗，性能不受液滴气体混合的影响。可选择输出功率5.5kW到110kW的直联型或皮带驱动型电机。

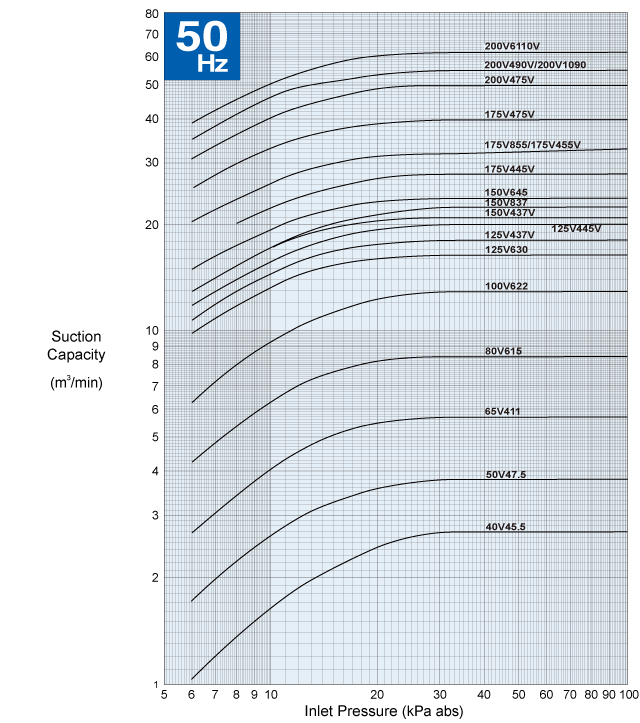

性能曲线

•

50Hz标准规格

液环温度为15℃

皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型

口径 吸入 x 出水 (mm)	型号	驱动方式	转速 (min-1)	输出 功率 (kW)	极数	吸入量[吸入状态](m3/min) 吸入压力 (kPa G kPa abs)						大致的密封液流量* (L/min)
						-93.3	-90.6	-86.6	-80.0	-66.6	0	-86.6
						8.0	10.7	14.7	21.3	34.7	101.3	14.7
40 x 40	40V45.5	直联型	1450	5.5	4	1.35	1.72	2.1	2.5	2.7	2.7	20
50 x 50	50V47.5	直联型	1450	7.5	4	2.22	2.75	3.25	3.64	3.8	3.8	25
65 x 65	65V411	直联型	1450	11	4	3.44	4.26	5.02	5.55	5.7	5.7	30
80 x 80	80V615	直联型	970	15	6	5.4	6.6	7.6	8.3	8.5	8.5	35
100 x 100	100V622	直联型	970	22	6	8.0	9.7	11.3	12.5	13	13	50
125 x 125	125V630	直联型	970	30	6	11.8	13.8	15.3	16.2	16.5	16.5	60
125 x 125	125V437V	1070	37	4	13	15	16.7	17.7	18	18	70
125 x 125	125V445V	1150	45	4	14.0	16.3	18.2	19.5	20	20	70
150 x 150	150V437V	870	37	4	15.3	17.7	19.6	20.7	21	21	70
150 x 150	150V837	直联型	730	37	8	15.3	17.8	20.2	21.6	22.5	22.5	70
150 x 150	150V645	直联型	970	45	6	17.3	20	22	23.5	24	24	70
175 x 175	175V445V	650	45	4	20.1	23.1	25.5	27.5	28	28	70
175 x 175	175V855	直联型	730	55	8	23.8	27.2	30.0	31.6	32	33	100
175 x 175	175V455V	730	55	4	23.8	27.2	30.0	31.6	32	33	100
175 x 175	175V475V	870	75	4	30.0	34.1	37.2	39.3	40	40	100
200 x 200	200V475V	530	75	4	36.2	41.7	46.0	49.2	50	50	130
200 x 200	200V1090	直联型	590	90	10	41	47.5	51	54	55	55	130
200 x 200	200V490V	590	90	4	41	47.5	51	54	55	55	130
200 x 200	200V6110V	670	110	6	45.5	52	57.5	61	62	62	150
250 x 250	250V6110V	430	110	6	-	-	61.5	65.5	67	67	150

*该数值为-86.6 kPa G (14.7 kPa abs)情况下的值。

性能曲线

•

60Hz标准规格

液环温度为15℃

皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型 皮带驱动型

口径 吸入 x 出水 (mm)	型号	驱动方式	转速 (min-1)	输出 功率 (kW)	极数	吸入量[吸入状态](m3/min) 吸入压力 (kPa G kPa abs)						大致的密封液流量* (L/min)
						-93.3	-90.6	-86.6	-80.0	-66.6	0	-86.6
						8.0	10.7	14.7	21.3	34.7	101.3	14.7
40 x 40	40V45.5	直联型	1750	5.5	4	1.35	1.72	2.1	2.5	2.7	2.7	20
50 x 50	50V47.5	直联型	1750	7.5	4	2.22	2.75	3.25	3.64	3.8	3.8	25
65 x 65	65V611	直联型	1150	11	6	3.44	4.26	5.02	5.55	5.7	5.7	30
80 x 80	80V615	直联型	1150	15	6	5.4	6.55	7.4	7.9	8.0	8.0	35
100 x 100	100V622	直联型	1150	22	6	8.0	9.7	11.0	11.8	12	12	50
100 x 100	100V630	直联型	1150	30	6	9.5	11.6	13.5	14.8	15.5	15.5	60
125 x 125	125V430V	970	30	4	11.8	13.8	15.3	16.2	16.5	16.5	60
125 x 125	125V830	直联型	870	30	8	11.9	14.2	16.0	17.0	17.6	17.6	70
125 x 125	125V437V	1070	37	4	13	15	16.7	17.7	18	18	70
125 x 125	125V645	直联型	1150	45	6	14.0	16.3	18.2	19.5	20	20	70
150 x 150	150V837	直联型	870	37	8	15.3	17.7	19.6	20.7	21	21	70
150 x 150	150V437V	870	37	4	15.3	17.7	19.6	20.7	21	21	70
150 x 150	150V445V	970	45	4	17.3	20	22	23.5	24	24	70
175 x 175	175V445V	650	45	4	20.1	23.1	25.5	27.5	28	28	70
175 x 175	175V1055	直联型	710	55	10	23.8	27.2	30.0	31.6	32	32	100
175 x 175	175V455V	710	55	4	23.8	27.2	30.0	31.6	32	32	100
175 x 175	175V875	直联型	870	75	8	30.0	34.1	37.2	39.3	40	40	100
175 x 175	175V475V	870	75	4	30.0	34.1	37.2	39.3	40	40	100
200 x 200	200V475V	530	75	4	36.2	41.7	46.0	49.2	50	50	130
200 x 200	200V1290	直联型	590	90	12	41	47.5	51	54	55	55	130
200 x 200	200V490V	590	90	4	41	47.5	51	54	55	55	130
200 x 200	200V6110V	670	110	6	45.5	52	57.5	61	62	62	150
250 x 250	250V6110V	430	110	6	-	-	61.5	65.5	67	67	150

*该数值为-86.6 kPa G (14.7 kPa abs)情况下的值。
